以下是介质损耗测试仪【录波分析仪】买的是放心的现场实拍视频，让您更好地了解产品的优点和特点不容错过。
以下是:介质损耗测试仪【录波分析仪】买的是放心的图文介绍
天正华意电气设备(铜陵市分公司)多年来本公司始终奉行“靠质量占市场，靠信誉赢客户，靠新品谋发展，靠科技创未来”的理念，不断弘扬企业文化，不断加强内部管理，不断提高产品质量，不断企业品牌，积j i打造j i具正雷特色的 配电终端测试仪精品。

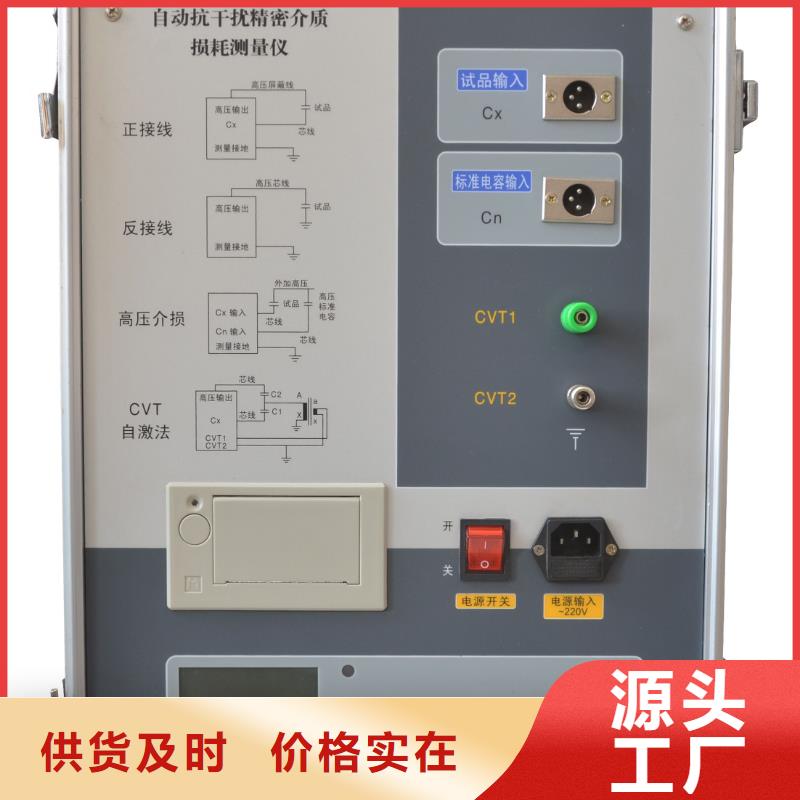

介质损耗测试仪相关参数设置好了后长按“启动测试”单，进入测试菜单。测试过程中电压值一项是根据先前所选择的测试电压平滑上升至设置值后保持不变，然后自动开始测试。开始测试后根据先前所选择的测试频率自动变频到各相应的频率进行测试，测试完成后自动显示测试结果(如图5—4)；测试结果自动保存，可点击“打印”按钮打印本次测试结果。注 意：每一种测试的具体参数设置和接线方法请查看第六章“参考接线”。5.3、CVT测试※ CVT分别测试：单独测试C1或C2。图 5—5 图 5—6图 5—7首先根据相应的接线提示接好仪器外部的连线，然后点击主界面“CVT测试”选项，进入下一级CVT测试菜单（如图5—5）。然后可以点击“参数设置”进去设置菜单选择“CVT分别测试”（如图5—6）进行详细的测试参数设置。分别点击每个需要设置的项目，按“增加”“减小”或“选择”来修改。修改完成后点击“保存”即可保存刚才所修改的参数并返回CVT测试界面，点击“取消”则不保存本次修改并返回CVT测试界面。相关参数设置好了后长按“启动测试”单，进入测试菜单（如图5—7）。测试过程中电压值一项是根据先前所选择的测试电压平滑至设置值后保持不变，然后自动开始测试。开始测试后根据先前所选择的干扰频率自动变频到相应的频率进行测试，测试完成后自动显示测试结果（如图5—8）。测试结果自动保存，可点击“打印”按钮打印本次测试结果。CVT分别测试注意 : 外屏蔽应悬空，不允许放置地上使用，尽量减小HV线与地之间的分布阻容参数，否则其对地附加介损会引起误差。VT同时测试：同时测试C1和C2。首先根据相应的接线提示接好仪器外部的连线，然后点击主界面“CVT测试”选项，进入下一级CVT测试菜单（如图5—9）。

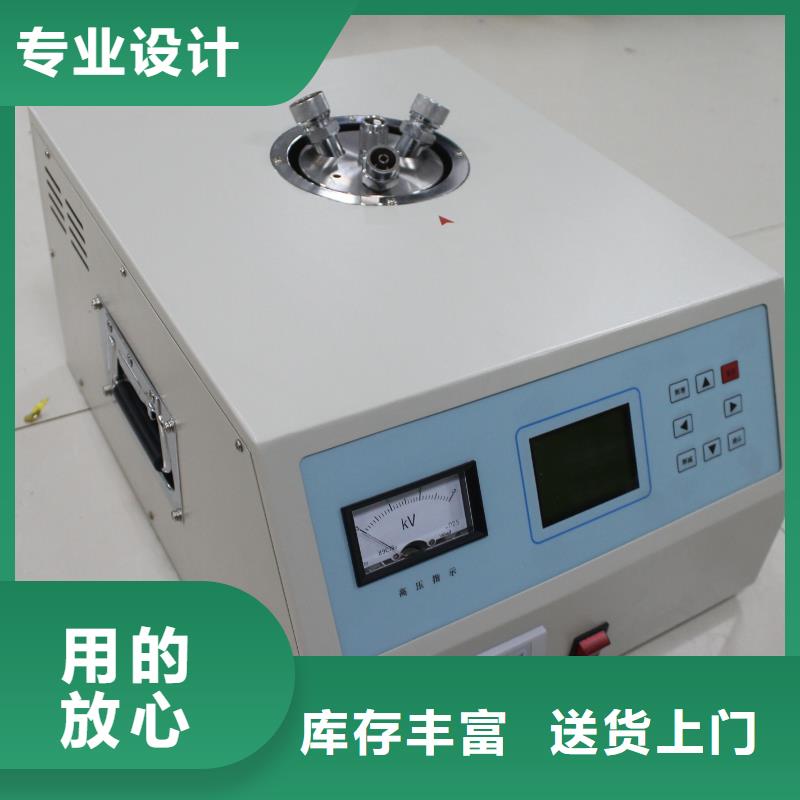

介质损耗测试仪设备自动化程度高，可自动完成油杯清洗；三、产品主要技术指标测 量 范 围： 电容量 5pF～200pF相对电容率 1.000～30.000介质损耗因数 0.00001～100直流电阻率 2.5 MΩm～20 TΩm测 量 精 度： 电容量 ±(1％读数＋0.5pF) 相对电容率 ±1％读数介质损耗因数 ±(1％读数＋0.0001)直流电阻率 ±10％读数分辨 率： 电容量 0.01pF相对电容率 0.001介质损耗因数 0.00001测温 范 围： 0～125℃温度测量误差： ±0.5℃交流实验电压： 0～2000V连续可调，频率50Hz直流试验电压： 0～500V 连续可调功 耗： 100W外型 尺 寸：420mm＊380mm＊385mm总 重 量： 21Kg四、使用条件 1. 环境温度 0～40℃2. 相对湿度≤80％3. 工作电源 AC 220V（1 ± 10％）4. 电源频率 50 Hz (1 ± 10％)5. 功率消耗＜200 W五、面板说明油介质损耗及电阻率测试仪图1图21. 液晶屏 显示日期、时间、操作参数、测试结果、操作菜单提示等相关信息；2．打印机 打印单次及多次测试结果的平均值；3．电源插座及开关良好插接AC 220V 50Hz电源线；电源开关控制仪器电源通断4．油杯 测试油样的容器5．测量信号插座用于插接测量信号线6. 温度信号线 打开后放入或取出油杯，关闭后方可进行测试；7. 接地柱可靠的地线连接柱六、操作步骤图解1.将测量信号线和温度信号线如图2连接完好。
介质损耗测试仪（动作要慢一些，防止动作太快，排气不及时，使油样溢出），接好测量信号线和温度信号线，点击图3中的自动测试，进入图6界面和图7界面，一般测油是都按照规程90℃测量，同样也可以选择立即测试，在当前温度下测量。8、点击图3中的数据查询，进入图8界面，点击上页和下页进行翻阅，也可以点击打印，对数据进行打印；还可以点击删除键对数据进行删除，按退出键退回到主界面。图8七、注意事项1.遵守高压试验工作规程。2.因仪器内部有高压及高温，在工作过程中，禁止打开油杯罩。3.仪器在使用过程中要可靠接地。4.要注意仪器使用环境的清洁。5.油杯安装和清洗应严格按规定进行，否则将造成油杯放电，致使仪器无法正常工作。6.保险管损坏，必须更换相同规格保险管。九、仪器的成套性1. 主机壹台2.油杯 壹套3. 滲油杯壹个4. 油杯托架壹个5. 玻璃注射器壹支6.测试线 壹条7. 温度传感器壹条8. 电源线壹条9. 合格证一份10. 说明书 壹本11. 出厂检验报告 壹张12.保险管（5A）贰支13.打印纸卷贰卷十、售后服务：仪器自购买之日起一年内，属产品质量问题免费保修，终身提供维修和技术服务。如果发现仪器状况不正常或有故障出现，请您速与我公司联系，以便为您安排便捷有效的处理方案。
