天正华意电气设备(北京市分公司)引进先进的 配电终端测试仪技术,性能更稳定,用拥有领先的制造和检测设备, 配电终端测试仪生产效率更高。
回路电阻测试仪开机使用开机处于主界面,如图4:图4 主界面右上显示区: 首行显示试验时刻,试验状态:合格/超限/无效。中间大号字体显示电阻、电压、电流。第三行显示实测电阻率、实测温度。下一行显示标准温度下的折算数据 折算电阻、折算电阻率、标准温度。左上显示区: 显示原始实测电阻平均值、原始实测电阻率平均值、折算标准温度电阻平均值、折算标准温度电阻率平均值。左下参数区:设置三个输出电流档位、测试时间、电阻上限报警值、被测电阻的长度、截面积。右下试验区:(1)三个按钮对应三个电流档的每页试验数据,绿色代表有数据,黑色没有数据。选中按钮(黄色框),将切换显示此电流档的试验数据。(2)提示信息框:简要的说明语句,提示操作过程。(3)系统日历时间显示。(4)命令按钮:功能、设置、测试、帮助。按“功能”按钮和“帮助”接钮,显示上拉菜单,按菜单项可以进行其它操作。 图5 菜单项(3)设置试验参数在主界面上,按“设置”按钮进行设置试验参数界面,如图6:图6 设置试验参数界面可以通过数字键盘或下拉菜单项进行设置参数,按“确定”按钮将保存参数到FLASH内存,方便下次使用,不受关机掉停影响。电流次数和输出电流:在此界面设置“电流次数”代表输出不同的电流档位,方便求平均值,可选项为 三个。[I1]为只输出I1的电流进行测试。[I1/I2]为先输出I1的电流进行测试,接着输出I2的电流进行测试。I1/I2/I3为先输出I1的电流进行测试,接着输出I2的电流进行测试,输出I3的电流进行测试。

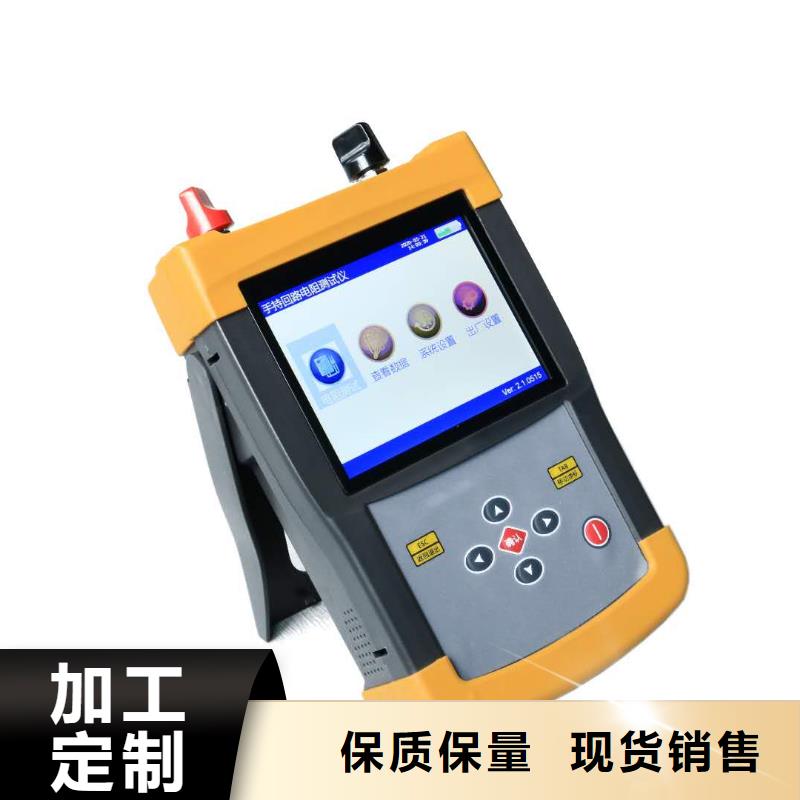

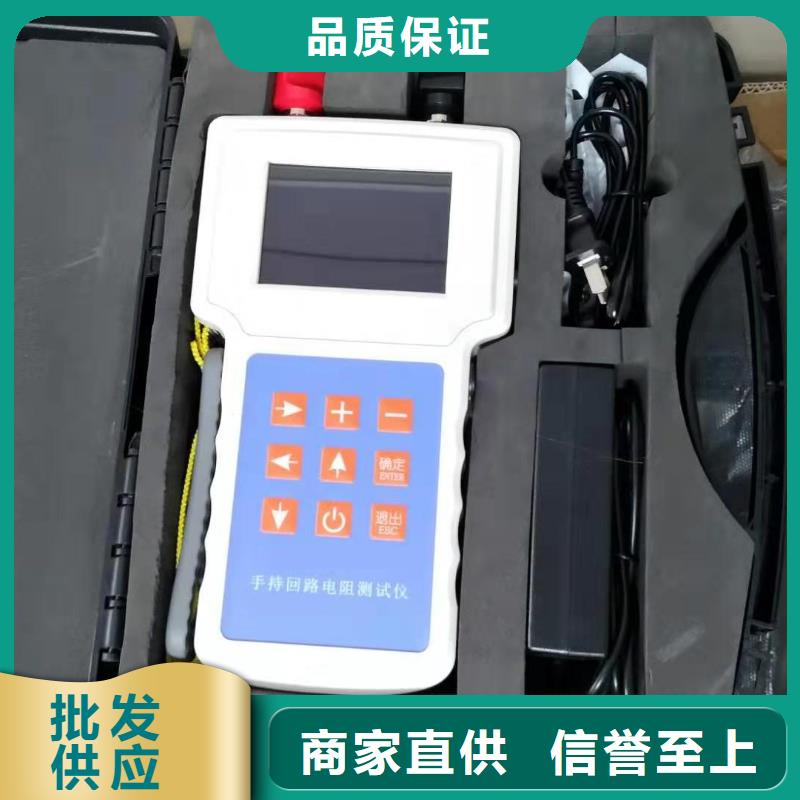

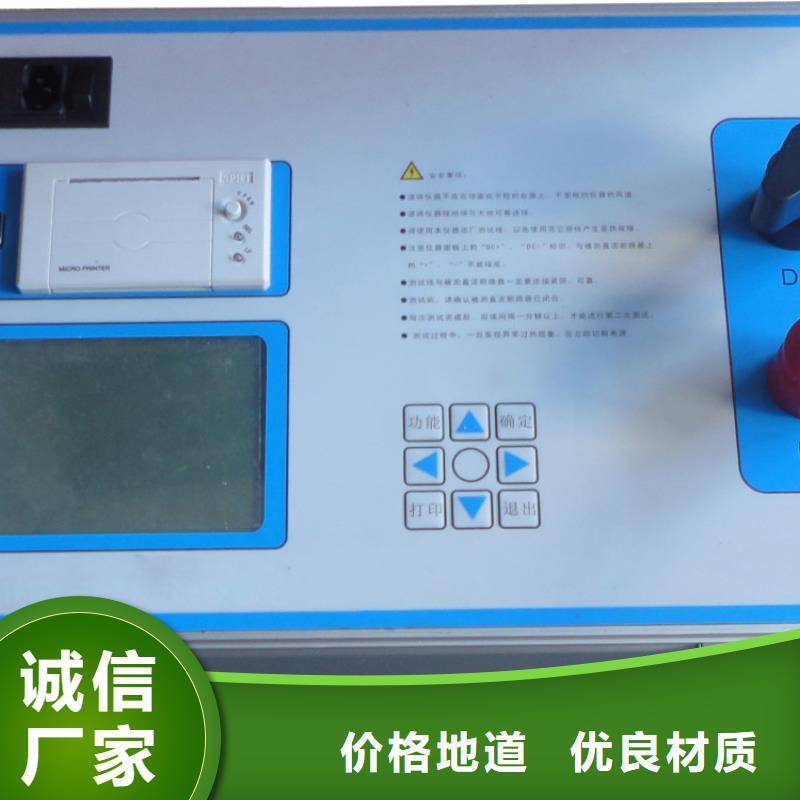

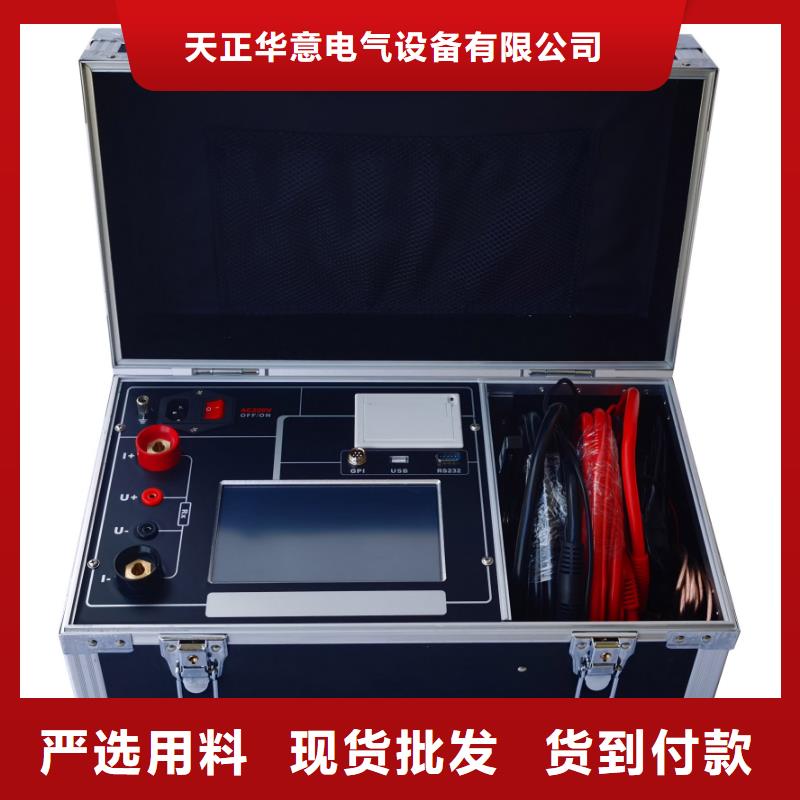

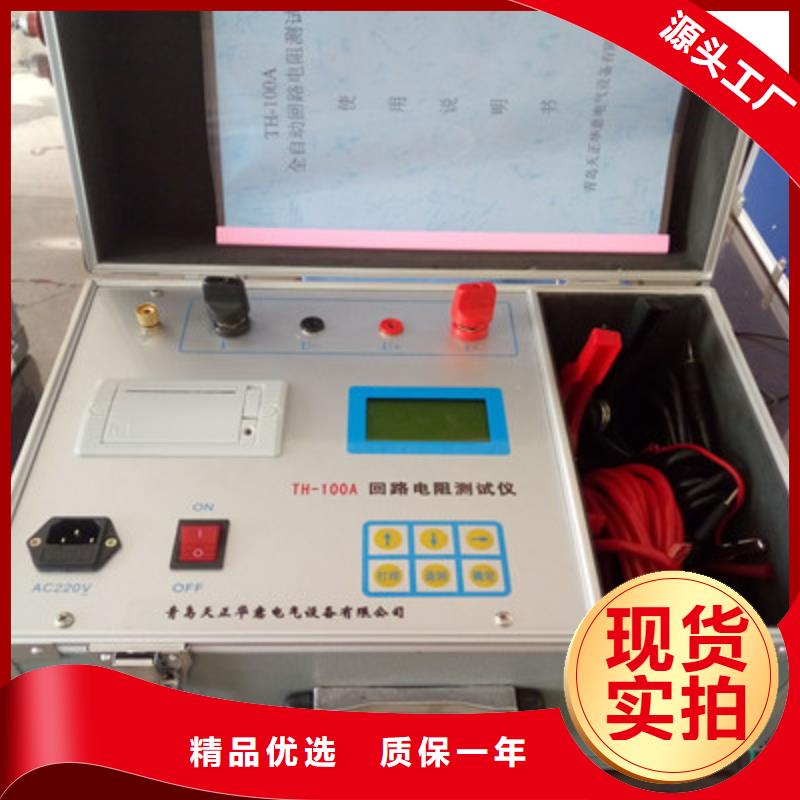

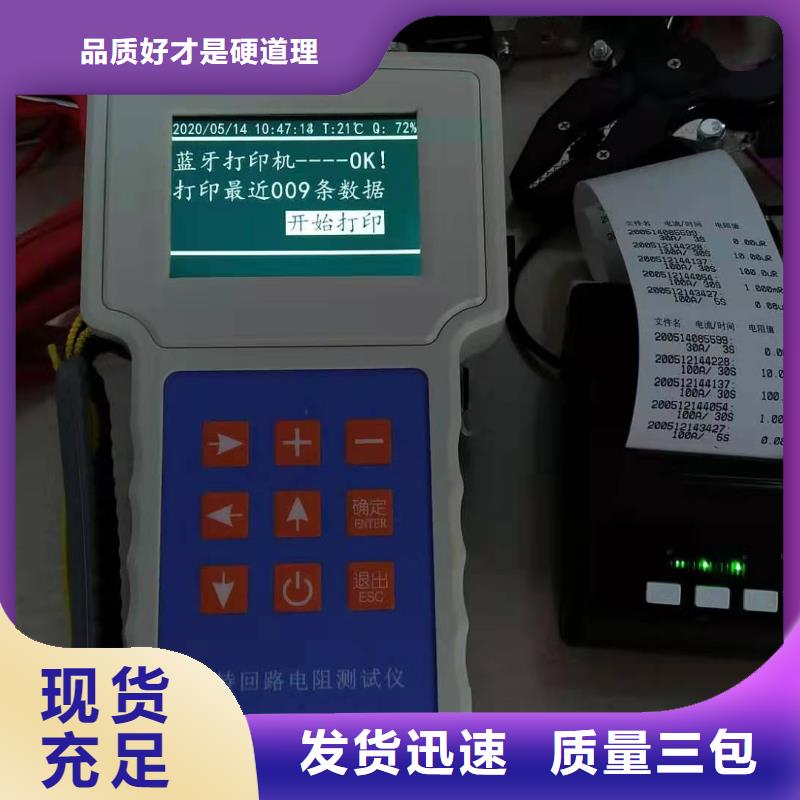

回路电阻测试仪回路电阻测试仪使用说明目前,接触电阻的测量电力系统中普遍采用常规的QJ44型双臂直流电桥,而这类电桥的测试电流仅mA级,难以发现回路导体截面积减少的缺陷,在测量高压开关导电回路接触电阻时,由于受触头之间油膜和氧化层的影响,测量值偏大若干倍,无法真实的反映接触电阻值。为此,电力部标准SD301—88《交流500KV电力设备交接和性试验规程》和新版《电力设备性试验规程》作出对断路器、隔离开关接触电阻的测量电流不小于直流100A的规定,以确保试验结果准确。TH-8501型回路电阻测试仪采用数字电路技术和开关电路技术制作,是用于开关控制设备的接触电阻、回路电阻测量的专用设备,测试电流采用标准GB763的100A直流,可在100A电流的情况下直接测得回路电阻或者接触电阻,并直接显示,还可保存到仪器上,组数为255组,保存的数据可通过RS232接口上传至电脑。该仪器测量准确、性能稳定,适合电力、供电部门现场高压开关维修和高压开关厂回路电阻测试的要求。一、技术性能1、测量范围:0—1999.9μΩ 分辩率:0.01μΩ2、测量电流:直流100A 200A3、测量精度:0.5级4、显示方式:大液晶中文显示5、可储存255组数据6、工作方式:连续,可自定义测试时间,长99秒7、电源:AC220V8
回路电阻测试仪 温度传感器和线控操作(选配)在选配了温度传感器就可以实测温度,动态折算标准温度下的电阻值。如图32:图32温度探头一头插入GPI航插,另一头放在被测电阻的上面感测温度。设置参数界面,要设置实测的“启动”项。在选配了线控操作功能后,GPI航插插头上配有两根红线和两根黑线,两根红线外接开关或脚踏开关(开关自配),两根黑线外接指示灯(内部是空节点要求串电源,指示灯自配),接线方式如图33:图33十一、无线遥控器控制(定制)本仪器可以选配无线遥控器,可以遥控控制仪器进行试验,方便流水线作业。如图34:十二、多相测试仪器选型本仪器标配为单相,可以选型为二相同测(导体电阻专用测试仪),或三相同测。选型二相测试时,一般为导体电阻专用测试仪,用来检测电线电缆等接头,要求等距含接头部分的电阻要小于等距不含接头部分的电阻,仪器自动产生两者之间的电阻的比较值。电流一般是共用的,电压改为两个二芯航插。有专用电阻测试夹具(选配)更方便保证两个部分的距离,也方便标定距离的长度和截面积。如图35:在选型三相测试时,有的规程要求三相同测。三相同测要求三个被测电阻之间互相隔离。
