一分钟的时间，对于了解我们的直流电阻测试仪,手持直流电阻测试仪专业生产厂家产品来说足够了。请观看这部精心制作的产品视频，让产品的独特之处和卓越性能一览无余。
以下是:直流电阻测试仪,手持直流电阻测试仪专业生产厂家的图文介绍
直流电阻测试仪 变压器直流电阻是变压器制造中半成品、成品出厂试验、安装、大修、改变分接开关后、交接试验及电力部门性试验的必测项目。可以检查绕组接头的焊接质量和绕组有无匝间短路，可以检测电压分接开关的各个位置接触是否良好以及分接开关实际位置与指示位置是否相符，引出线是否有断裂，多股导线并绕是否有断股等情况。为了满足变压器直流电阻快速测量的需要，我公司研制的ZSR50型直流电阻测试仪。该仪器采用全新电源技术，具有体积小、重量轻、输出电流大、重复性好、抗干扰能力强、保护功能完善等特点。整机由高速单片机控制，自动化程度高，具有自动放电和放电报警功能。仪器测试精度高，操作简便，可实现变压器直阻的快速测量。二、主要技术指标项目 技术指标及参数 备注测试电流 <5mA、2.5A、5A、10A、20A、50A 测量范围 50μΩ～400mΩ （50A）100μΩ～1Ω （20A） 500μΩ～2Ω （10A）1mΩ～4Ω （5A） 2mΩ～8Ω (2.5A） 10Ω-20KΩ （<5mA） 小分辨率 0.1μΩ 准确度 ±(0.2%+2字) 显示 液晶显示器 电阻显示有效数字为 4 位数据存储 1000组 工作环境 环境温度:0℃～40℃ 相对湿度: <90%RH，不结露 电源 AC 220V±10V，50Hz±1 Hz 保险管 10A 功耗 1000W 外形尺寸 长400mm×宽225mm×高350mm 重量 仪器：13Kg 线箱:6.5Kg 三、功能特点1、整机由高速单片机控制，自动化程度高，操作简便。 2、仪器采用全新电源技术，电流档位多，测量范围宽，适合大中型变压器的直流电阻测量。3、保护功能完善，能可靠保护反电势对仪器的冲击，性能更可靠。 4、具有声响放电报警，放电指示清晰，减少误操作。5、响应速度快。6、智能功率管理技术，仪器总工作在小功率状态，有效节能，减少发热。7、320X240点阵的超小像素点的65K真彩色液晶，8、仪器自带万年历时钟和掉电存储，可存储1000组测试数据，可随时查阅9、仪器配备RS232和USB接口，可和计算机通讯以及U盘存储10、自带面板式微型打印机，可汉化打印测量结果
直流电阻测试仪即时数据的“测试电阻”显示所测阻值，“折算电阻”显示试品在预设折算温度下的阻值（具体设置方法请参见本说明书：设置折算系数）。此页面可进行以下操作：①．打印测试数据：触摸 “打印”图标，或按【F8】打印当前数据。②．存储测试数据至本机：触摸“存仪器”图标，或按【F1】，将测试数据存至仪器，可随时调阅。③．存储测试数据至U盘：将U盘插入仪器面板的U盘接口后，触摸“存优盘”图标，或按【F9】，把测试数据存至U盘，可在计算机上查阅。④．上调分接：触摸“上调”图标，或按【F2】键，分接数增加1。⑤．下调分接：触摸“下调”图标，或按【F3】键，分接数减小1。⑥．重测：触摸“重测”图标，或按【F7】键，立即刷新测试数据。⑦．停止测试：触摸“中止”图标，或按【F6】键，或按【复位】键停止测试。停止测试后，仪器会先将试品放电，如下图：请耐心等待放电结束（放电声响结束后，稍等几秒钟），仪器返回主页面，再进行后续操作。3、设置折算系数触屏：在主界面直接触摸“测试设置”图标进入设置界面。按键：按【←】或【→】键选中“测试设置”图标，按【确定】键进入。在此页面可以修改当前绕组温度、换算温度、线圈材质、连接方式，触屏和按键的操作方法与其他界面操作方法相同，不再赘述。绕组温度：当前测试时的绕组温度（根据实际情况设置）。换算温度：将测试所得的阻值折算成此温度下的阻值（根据需要设置）。材料选择：当前所测试品的材质（根据实际情况设置）。修改完后确定，触摸“返回”按钮或按F6返回主页面，如果本次测试没有对测试参数进行设置，将会默认与上一次测试参数相同。4、数据查询触屏：在主页面直接触摸“数据查询”图标进入查询界面。按键：按【←】或【→】键选中“数据查询”图标，按【确定】键进入。此页面可进行以下操作：①．打印数据：触摸的“打印”图标，或按【F8】，打印当前数据。②．导出全部数据至U盘：将U盘插入仪器面板的U盘接口后，触摸“全导”图标，或按【F9】，将全部已存储数据一次转存至U盘。③．导出单条数据至U盘：将U盘插入仪器面板的U盘接口后，触摸“单导”图标或按【F1】键，把当前查询数据转存至U盘。④．查询上一条数据：按【F2】键或触摸“上翻”图标，屏幕刷新显示上一条数据。⑤．查询下一条数据：触摸“下翻”图标，或按【F3】键，显示下一条数据。⑥．删除数据：触摸“删除”图标，或按【F7】，删除当前数据。⑦．返回主页面：触摸“返回”图标，或按【F6】，可返回主页面。
天正华意电气设备(福州市分公司)是一家集贸易、加工、配送为一体的服务型公司。我司主要经营 配电终端测试仪等。我们始终坚持以客户为先，客户至上的服务宗旨，尽力为客户提供便利，竭诚为广大新老客户服务。欢迎来电咨询。

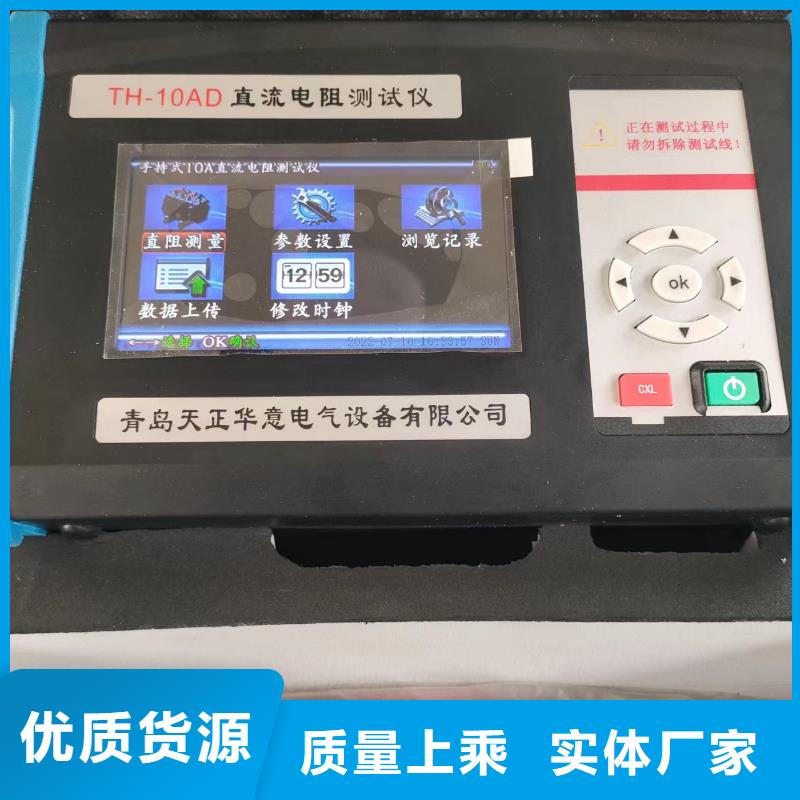

直流电阻测试仪介绍 仪器面板见图一图一1、仪器开关：一：选择交流工作方式并开机；○：关机；二：选择直流供电方式并开机。2、交流电源接口：选择交流供电方式时，需接入AC220V，50HZ电源。3、接地柱：仪器接地，保护设备及人身。4、测试端子：I+、 I- ：电流输出端子，I+为输出电流正，I-为输出电流负；V+、V- ：电压输入端子，V+为电压线正，V-为电压线负。5、电池电量显示：显示仪器内部电池剩余电量。6、充电接口：仪器内置电池充电接口（请使用仪器配套的专用充电器）。7、打印机：打印输出测试数据。8、数据接口：USB （标配）：可用U盘导出测试数据。RS232（选配）：用于数据通讯。9、按键：执行仪器各种操作：复位： 按下此按键本机处于初始状态。循环： 按此键光标在主菜单循环滚动。选择： 本机复位后，按此键进行电流预置；测试完成后，长按此键可打印输出测试数据。确认： 输出电流选择完毕后按下此键，由微机控制实现全部测试过程；测试完成后，再次按下该键，进行重新测试，以便得到更加稳定准确的测试数据。10、显示屏:128×64点阵液晶显示屏，显示菜单、电流和电阻值等。六、测试与操作方法1、接线A： 单相测量法，仪器接线见下图：将红色测试线的插片接到I+上， 插杆接到V+上，测试钳接到试品一端，将黑色测试线的插片接到I-上，插杆接到V-上，测试钳接到试品另一端。图二B、助磁法接线见图三～五（适用于Y（N）-d-11联接组别）。图三图四图五对于大容量的变压器的低压侧测量时，如果在既有的情况下，直流电阻测试仪的 电流比较小，或者为了加快测量速度，可选择助磁法测量。
