变压器容量特性测试仪三相空载正确设置了特性参数后，再进行三相空载的测试功能。图十六 三相空载接线图a)对于电压或者电流超过仪器量程的，要经过PT或CT来测量变压器的空载损耗，在参数设置界面正确设置PT变比以及CT变比值。b)接线无误后，在低压侧施加额定电压值，比如低压侧电压为0.4KV，则接通三相可调交流电源到400V左右，点击‘开始测试’，或者直接按外部按键‘确认’按键开始测试，待数值稳定后再次点击界面按键，或者直接按外部按键‘确认’按键，测试仪可自动计算出实际的空载损耗数据。 c)三线空载屏分别显示出当前各相的实际电压、电流、功率，以及校正后的空载电流百分比Io％、校正后的空载损耗（非额定电压条件下空载试验时将测量的功率损耗和空载电流校正到额定电压条件时的数值）。 图十七 三相空载结果图4.4.3 单相短路a)为确保仪器测量数据的准确度，变压器的A、B、C各相做单相短路试验时，施加于测试电路的电流必须大于50％额定电流。b)正确设置了特性参数后，再进行单相短路的测试功能c)在参数设置界面中，正确设置测试的变压器容量，额定高压、额定低压，按铭牌所标值输入。d)测量步骤步，黄色测试钳子夹在变压器高压侧的A相接线柱，红色测试钳子夹在变压器高压侧的B相接线柱；测试钳得粗细线，按接线示意图联接（粗线接电流，细线接电压）。接线无误后，接通单相交流电源，施加于测试电路的电流必须大于50％额定电流。点击‘开始测试’，或者直接按外部按键‘确认’按键开始测试，待数值稳定后按‘A相测试’键此时完成A相测试。第二步，黄色测试钳子夹在变压器高压侧的B相接线柱，红色测试钳子夹在变压器高压侧的C相接线柱；接通单相交流电源，待数值稳定后按‘B相测试’键此时完成B相测试。第三步，黄色测试钳子夹在变压器高压侧的C相接线柱，红色测试钳子夹在变压器高压侧的A相接线柱；接通单相交流电源，待数值稳定后按‘C相测试’键此时完成C相测试。e)测试完毕显示出当前各相的实际电压、电流、功率，校正后的短路电压百分比Uk％即阻抗电压、测试负载损耗以及校正后的负载损耗（非额定电流条件下短路试验时将测量的功率损耗和短路电压校正到额定电流条件时的数值）。

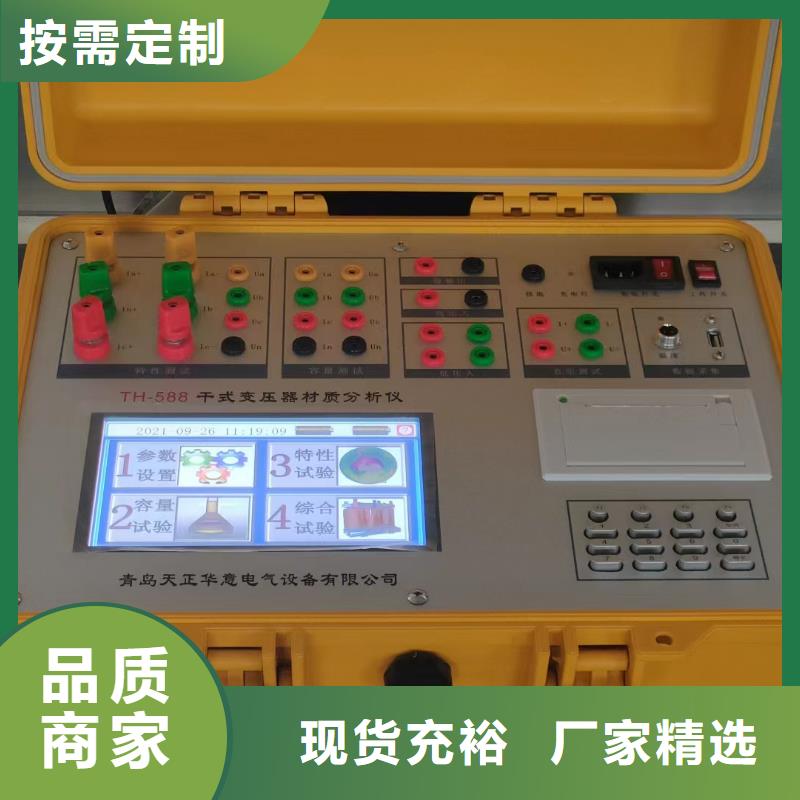

变压器容量特性测试仪技术参数1、内置电源输出范围电压：0～10V电流：0～10A2、特性通道测试量程及精度电压量程：AC 750V。精度，±0.2％（F.S）±1个字电流量程：AC 100A。精度，±0.2％（F.S）±1个字3、直阻测试量程0.001Ω-0.1Ω （10A）0.03Ω-1Ω （5A）0.06Ω-5Ω （1A）0.1Ω-50Ω （200mA）0.3Ω-200Ω （40mA）100Ω-100kΩ （0.1）, ±1.0％（F.S）（0.02＜CosΦ＜0.1）空（负）载损耗测量：±2％（0.1≤CosΦ≤1）7、变压器容量测试范围6.3~125000KVA8、工作温度-20℃～＋60℃9、充电器电源要求市电 AC160V～265V10、绝缘度⑴、容量测试、电压、电流输入点对机壳的绝缘电阻≥100MΩ⑵、充电电源输入对机壳之间承受工频2KV（有效值），测试时长1分钟11、体积40cm×30cm×19cm12、重量5㎏ 四、界面及功能介绍1、操作面板示意图本仪器操作面板如图一所示：包括打印机、液晶屏、容量测试接线孔、特性测试接线柱、变比测试接线孔、直阻测试接线柱以及数据上传通讯接口等。图一 操作面板布置示意图2、主菜单打开电源开关后，自动进入进入主菜单界面（图二）。主菜单中主要包括：“容量测试”、“特性测试”、“直阻测试”、“材质分析”、“数据管理”、“系统设置”等六项。用户触摸屏直接选定所需功能进入
变压器容量特性测试仪第五章 工作原理及使用方法以下将分为二部分来介绍：有源变压器容量、负载损耗测量部分和无源变压器损耗测量部分。5.1 有源变压器容量、负载损耗测量部分1．基本概念有源容量试验：通过一些必要的数据来确定某个变压器的实际容量值；从而检查出被试变压器铭牌容量是否真实。2．测试方法容量测试仪配有三把测试钳（黄、绿、红），每只钳子分别引出两根测试线，一根粗线、一根细线，粗线接到仪器面板上容量测试端子对应颜色的电流端子（Ia、Ib、Ic），细线接到仪器面板上容量测试端子对应颜色的电压端子（Ua、Ub、Uc），将钳头按颜色分别夹在被试变压器的高压侧各相接线柱上，变压器的低压侧要用专用短接线良好短接。图5-1 容量测试接线图接好线后，按下列操作步骤进行设置：?设定当前温度，通过外部按键F2移动光标到‘当前温度’选项，用外部按键F3、F4调节温度数值，要求尽量准确，以温度计的示值为准。?设置高压侧额定电压，通过外部按键F2移动光标到‘额定高压’选项，用外部按键F3、F4调节额定高压档，例如被测变压器是10KV/400V的配变，则将本项设置为10KV?设置分接档位，通过外部按键F2移动光标到‘分接档位’选项，用外部按键F3、F4调节该选项，通常将分接打到2分接位置，如遇被测变压器分接在其他位置，则将该选项设置到正确位置。?设置阻抗电压，通过外部按键F2移动光标到‘阻抗电压’选项，用外部按键F3、F4调节该选项，使之与铭牌所标注的数值相同。?设置联结组别，通过外部按键F2移动光标到‘联结组别’选项，用外部按键F3、F4调节该选项，使之与铭牌所标注的联结组别相同。?开始测试，进入到‘容量测试’子菜单，点击‘开始测试’选项，或者按‘确定’键即可开始测试。?测试完毕，选择‘F1’键可将结果保存到内部存储器中，如不需保存，则不选此项。按‘F2’可将测试结果打印出来。有源负载试验的接线方法与容量测试完全相同，操作也同样简单，值得注意的是，有源负载试验的参数设置是参数设置界面中 ‘特性参数设置’，一定要正确设置。
