以下是:直流系统接地故障定位仪手持式配电终端测试仪您想要的我们都有的产品参数

产品参数
产品价格	666/台
发货期限	1
供货总量	1000
运费说明	含运费
小起订	1
质量等级	0.05
是否厂家	是
产品材质	铜
产品品牌	青岛天正华意电气
产品规格	158
发货城市	青岛
产品产地	青岛
加工定制	是
产品型号	TH
可售卖地	全国
产品重量	6
质保时间	三年
外形尺寸	158
适用领域	电力电气
质量认证	9000
产品功率	6
工作温度	45

以下是:直流系统接地故障定位仪手持式配电终端测试仪您想要的我们都有的图文视频

直流系统接地故障定位仪手持式配电终端测试仪您想要的我们都有_天正华意电气设备(北京市分公司),固定电话:18762195566,移动电话:18762195566,联系人:杨经理,QQ:805146545,平度市平安路2号发货到北京市东城区、西城区、丰台区、石景山区、海淀区、门头沟区、房山区、通州区、顺义区、昌平区、大兴区、怀柔区、平谷区、朝阳区、延庆区、密云区。北京市北京市地势西北高、东南低。西部、北部和东北部三面环山，东南部是一片缓缓向渤海倾斜的平原。境内流经的主要河流有：永定河、潮白河、北运河、拒马河等，北京市的气候为暖温带半湿润半干旱季风气候，夏季高温多雨，冬季寒冷干燥，春、秋短促。北京市成功举办夏奥会与冬奥会，成为全世界个“双奥之城”。荟萃了自元、明、清以来的中华文化成果和优良传统，拥有众多名胜古迹和人文景观，是全球拥有世界文化遗产数量多的城市。

想要探索直流系统接地故障定位仪手持式配电终端测试仪您想要的我们都有的奥秘吗？不妨点击这个产品视频，它将带您走进一个精彩绝伦的世界，让您对产品的每一个细节都了如指掌。

以下是:直流系统接地故障定位仪手持式配电终端测试仪您想要的我们都有的图文介绍

天正华意电气设备(北京市分公司)一直坚持“恪守信誉、以人为本”的经营理念，“科技创新、质量可靠”的管理信念，在国内外打下坚实的基础，努力成为北京的配电终端测试仪专业厂家。

直流系统接地故障定位仪手持式配电终端测试仪您想要的我们都有

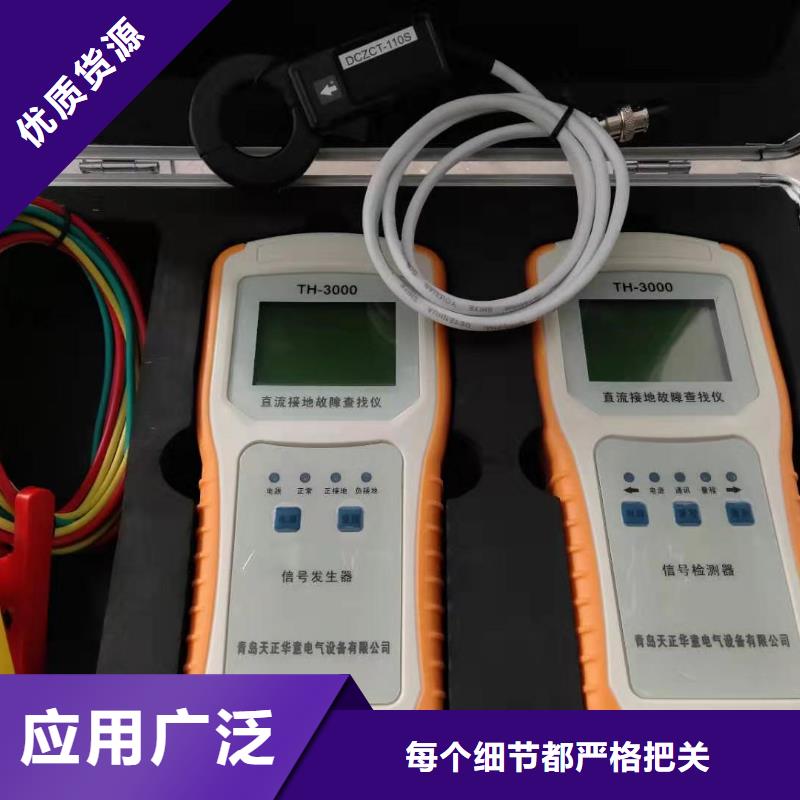

直流系统接地故障定位仪使用时插入输出引线，通过其输出信号。信号发生器的接入：信号输出引线插入信号发生器，红夹夹母线，黑夹接地线。确定信号发生器正确接好后，打开信号发生器电源开关。根据直流系统接地故障的情况，将信号发生器接到靠近蓄电池输出端的母线和地线上。已检测到有接地但回路走向较远的支路，为提高检测精度，可把信号发生器接在离故障区域更近的支路始端的直流保险出口处，或回路下面的直流小母线上。检测时，应使信号发生器始终接在直流支路的电源端，而故障检测器和钳表始终在直流支路的负荷端进行检测。3、信号接收器信号接收器面板(见图２) 图2　信号接收器面板图A钳接口：接标记为“A”的接收钳，此钳为大钳。B钳接口：接标记为“B”的接收钳，此钳为小钳。液晶屏：点阵式液晶显示器。电源开关：开机或者关机均按“ON/OFF”键。信号接收器的使用：用卡钳分别钳在与故障母线相联的各个主回路上，并分别看液晶显示器显示情况。绝缘值由低到高用0-19显示，01表示绝缘较差，19表示绝缘良好。当液晶显示器显示一较低的数值时，便可确定故障出现在此主回路上，然后再将卡钳分别测与故障主回路相联的各分支路，通过液晶显示器状态确定故障支路，依次类推，用同样的方法便可找到终的故障支路。检测出接地支路后，对具体接地故障点进行定位检测。用户在检测时，可以采取二分法进行故障区域的检测定位。在每次检测后，故障区域均按二分取点方式进行下一次的检测定位，以便迅速地检测出具体的接地故障点；假设在A处检测时有接地状况，在B处检测时没有接地状况，就可以判断接地故障点在A-B之间。

直流系统接地故障定位仪手持式配电终端测试仪您想要的我们都有

直流系统接地故障定位仪如果现场条件允许，建议在检测时断开环路的连接压片，以提高检测效率，减少检测时间。不能断开环路或环路本身就是非正常的，这时分析仪所发信号都会被环路把信号分流，造成在环路内都能检测到接地信号，导致找不到接地点的具体方向。可根据方向判断接地点。下面就第1种环路情形举例说明查找环路接地点的方法，如图所示：如图所示：支路1和支路2形成一条环路，而支路3是环路上的一条分支并有接地故障。用探测仪分别在A、B、C、D、E五个点检测，其箭头指的方向是探测仪所检测的接地点方向，根据A、B、C、D、E点所检测接地点的箭头方向可知E点所在的支路是环路的分支，有接地故障并能故障定位。其它类型的环路接地可以采用类似的方法进行故障点定位。利用“波形”来判断接地通过波形可以判断被检测支路的接地程度：波形幅值越大说明被检测支路接地阻抗越小；波形越平滑，说明被检测支路绝缘越好。六、注意事项（1）由于装置是精密仪器，在运输、使用和存放时要小心轻放，各部件要防止摔、跌等强烈震动，保证使用的高精度。（2）每次开启探测仪后进行检测前，探测仪与分析仪之间要进行一次信号的同步，同步时需保持探测仪与分析仪之间在5米以内的距离，信号同步完成之后，探测仪可以远离分析仪，使用时，信号同步后请保持探测仪开启状态。（3）每次使用完成后，需将探测仪的电池从电池仓中拔出，充满电后以供下次使用，探测仪电量不足时，应立即更换电池以保证检测的顺利进行。（分析仪一定要接在被检测支路之前（按电流流向），正、负、地三条线分别对应接在直流正母线、负母线和地线上，保证接地线接地良好。（5）由于采集器的灵敏度很高，在检测时应让采集器处于静止状态，以免影响检测准确度。（5）探测仪使用采集器检测时，如果出现“钳表饱和”的字样，请确保采集器所钳支路的漏电流大小没有超过2A，如超过此数值，请钳正负极双根线。（6）由于探测仪采集器采用齿片交错工艺，在使用时，打开采集器卡好线后，采集器要完全自然闭合，若是不能自然闭合，应观察后小心闭合，不能外加大力强行闭合，如强行闭合，会导致钳口上的齿片错位，损坏采集器。

直流系统接地故障定位仪手持式配电终端测试仪您想要的我们都有

直流系统接地故障定位仪同时可根据馈线电缆走向和设备连接情况，对故障支路的各个馈线入口分别进行检测，找出故障支路，进一步将故障定位。本仪器所配卡钳可用来测量母线上的电流、馈线上的电流，其灵敏度极高。由于其灵敏度高，在手拿卡钳抖动时，可能因磁通变化而造成故障检测仪显示数据不稳定。因此，测量时应尽量拿稳卡钳或钳住馈线后松开手，让它固定在测试位置，直到测量到稳定的数据为止。4、信号输出线红色引线接故障母线端。黑色引线接地。红色插头插入信号发生器的“L”端，黑色插入“”图3 信号输出线示意图五、注意事项1.由于装置是精密仪器，在运输、使用和存放时要小心轻放，各部件要防止摔、跌等强烈震动。2.信号源应加在故障母线和地上。3.本仪器钳型卡钳只能卡直流回路不能卡交流回路。4.当各个支路都无明显接地时，应注意接地点是否在供电部分，例如蓄电池、充电机等部位。5.在检测过程中，钳表和信号接收器不用时请关闭电源，以延长电池的使用时间。6.信号接收器电量不足时，应及时更换电池，以提高检测的准确性。7.由于钳表的灵敏度很高，检测时不要用手握钳表，应让钳表处于静止状态，以免影响检测准确度。

直流系统接地故障定位仪手持式配电终端测试仪您想要的我们都有

直流系统接地故障定位仪在没有接地的情况下，系统分析仪不会向系统发出任何信号，同时也不会向探测仪发出同步信号。在自检时，请确保直流系统中不存在其它向直流系统发出信号的设备，如有，请退出后测试，包括在后面的查找过程中均需将存在信号源的设备退出直流系统，否则有可能对检测带来干扰。（3 ）检测开始设备自检通过后，即可对系统支路逐一检测，为了保证检测的顺利进行，在将探测仪远离分析仪进行检测时，不要关闭探测仪电源。探测仪共有三项功能可供用户使用，分别是“故障探测”“绝缘分析”“电流检测”，三项功能可通过功能键进行切换。故障探测功能设备内部设定了不同电压等级系统的支路接地阻抗检测门限值，当支路绝缘故障小于该门限值时，检测结果显示接地故障告警信号，并告之接地故障点方向；当支路绝缘故障大于该门限值时，检测结果显示非接地信号；同时，为方便用户判断被测支路的绝缘状况，测试结果还将显示检测的绝缘量化指数，绝缘指数越高表示绝缘情况越差，越低表示绝缘情况越好。电压等级/V2448110220接地检测门限值/KΩ7153060设备接地检测门限表绝缘分析功能选择该功能项之后，探测仪会把被测支路的绝缘阻抗大小及波形显示出来并且指示接地点方向，可测量的阻抗范围如下表：电压等级/V2448110220阻抗测量范围/KΩ0-700-1500-3000-600探测仪阻抗测量范围表如果被测支路存在绝缘故障，检测完成之后显示示意图如下：绝缘分析功能电流检测功能
