变压器分接开关特性测试仪

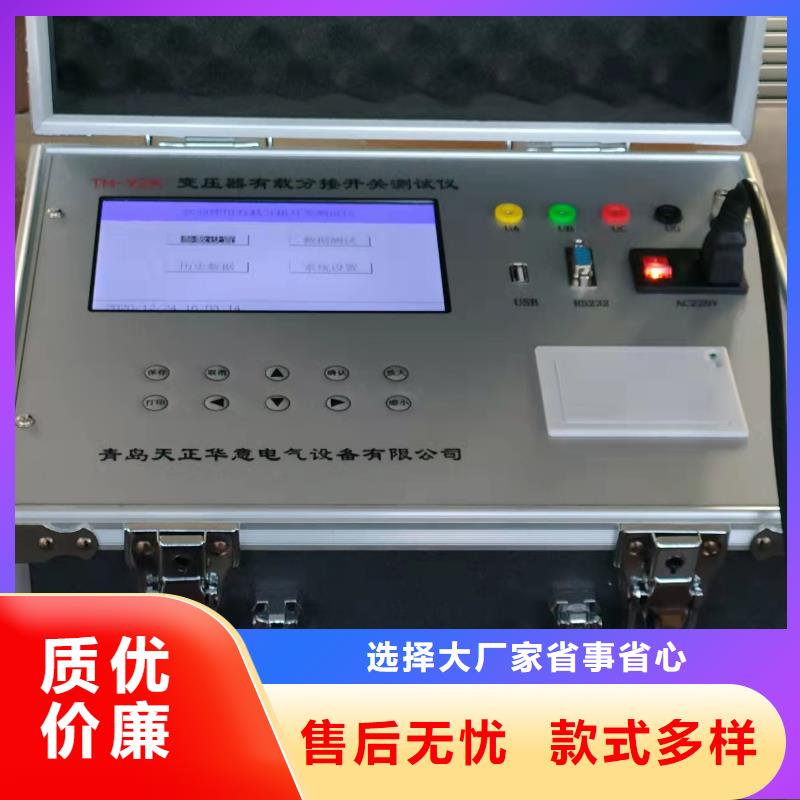

变压器有载开关测试仪结构及面板说明:整个仪器由测量本体和标准行式打印机组成。其中测量本体采用独立机箱结构，具有抗震、同城防电磁干扰特性。仪器的操作面板如图1所示1．打印机：本仪器采面版式前换纸SP-H4015PK型微型高速打印机，保证输出波形的精细平滑和测试结果的清晰。2．显示器：本仪器配有240×128点大屏幕点阵式液晶显示器，控制器为T6963C，通过专用并行口与单片机相连，用于显示仪器的功能菜单、同城测量结果、同城参数设置、同城故障指示、同城波形曲线等。3．键盘:仪器设功能键9个，即打印、同城测试、同城处理、同城设置、同城确认、同城上移、同城下移、同城退出、同城相序选择。还有四组光标移动键。四、同城操作指南：（一）接线1、同城带变压器线圈测量如图所示为一典型带有载分接开关的电力变压器原理图带线圈测量接线图 吊芯测量接线图将仪器内附的4根（红、同城绿、同城黄、同城黑）大线夹取出来，用大线夹夹住变压器高压端子的A、同城B、同城C和中性点O端，将线的另一接线端子分别插入仪器面板上的A、同城B、同城C、同城O插孔。用小夹子将变压器低压侧的a、同城b、同城c、同城O端子短路接地即可。2、同城吊芯测量有载分接开关在变压器大修时，有载分接开关吊出没有线圈如图所示。先把每一相中开关连接的触点短路，用仪器附带的4根（红、同城绿、同城黄、同城黑）小线夹分别夹住ABC相的短路点和中性点。另一接线端子分别插入仪器即可。

变压器有载开关测试仪 本规范书适用于变压器有载调压开关故障诊断系统，它提出设备的功能设计、结构著称、技术参数、安装和试验等方面的技术要求。本技术条件书提出的是限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，乙方应提供符合本技术条件书和工业标准的优质产品。如果乙方没有以书面形式对技术本条件书的条文提出异议，则意味着乙方提供的设备(或系统)完全符合本技术条件书的要求。如有异议，不管是多么微小，都应在报价书中以“对条件书的意见和同条件书的差异”为标题的专门章节中加以详细描述。乙方应获得ISO9000资格认或具备等同质量认证。本技术条件书经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等法律效力。本技术条件书未尽事宜，由买卖双方协商确定。二 技术要求2.1应遵循的主要标准下列标准所包含的条文，通过在本条件书中引用而构成本条件书的基本条文。在本条件书出版时，所示版本均为有效。所有标准都会被修订，使用本条件书的各方应探讨使用下列标准版本的可能性。序号 标准号 标准名称1 DLT 976-2005 《带电作业工具、装置和设备性试验规程》2 GB/T6096-2009 《带试验方法》3 GB/T2611-2007 《试验机通用技术要求》2.2标准技术参数表有载调压开关故障诊断系统应符合本招标文件技术规范通用部分的要求。投标人应认真逐项填写标准技术参数表中投标人保证值，不能空格，也不能以“响应”两字代替，不允许改动招标人要求值。如有偏差，请填写技术偏差表。

变压器有载开关测试仪使用相对湿度： 更换屏幕内容，← 这个可以取消输入的。存储目录：当有外接U盘时，仪器优先外接U盘保存和读取数据，也可以选择内存保存和读取数据；（在测试中间的时候插入U盘要等测试结束才默认U盘）档 位：点击“向上换档” 后面显示“1—2” 点击 可以选择 1—2 2—3…..8—9A9A—9B9B—9C…..34—35点击“向下换档” 后面显示“35—34” 点击 可以选择 35—34 34—33…..9C—9B9B—9A9A—8…..2—1点击：9A 就不停9A档，直接8—9B 或者 10—9B自动切换档位：选择了自动切换档位，变压器上的充电电流不停，不用重新设置变压器的参数，可以实现连速测试，节约测试时间；注意：在选择自动的时候有些单位不用9A—9B，这个时候要人来选择跳过，方便后面的自动换档。绕 组 方 式： 接线方式（这个决定了电阻的算法，一定要正确）；YO型接线是变压器有中性点的；Y 型接线是变压器没有中性点引出的；△ 型接线 在测试的时候要严格按照屏幕显示的接线，（A→C B→C)测试一组完成，把变压器有载开关返回刚才测试的档位（不加测试电流），再测试另外一组(A→B C→B)(光标要点黑)，后面三相的结果都显示在一屏，可以显示三相同期性。充 电 电 流：0.2A 10Ω～100Ω 0.5A 4Ω～40Ω1A 1Ω～20Ω 3A 0.5Ω～6Ω3A 0.1Ω～1Ω触 发 电 阻：在选择0.2A/ 0.5A/1A/3A(0.5Ω～6Ω)的时候不用选择，仪器内部有默认值。在选择3A(0.1Ω～1Ω)电流时要根据现场有载开关过渡电阻值来变换，这个时候用选择比铭牌过渡电阻低的电阻值，以免误触发。让显示的波形更加完整。④点击“确认”进入等电阻值显示稳定后（换流变压器充电时间要长些）。⑤点击“开始测试”进入在选择了自动切换档位后 现在“开始测试”变换为“继续测试” 等这个档位测试结束，可以点击“继续测试”出现上面的界面。不用来回的设置参数和充电。
