为了让用户用上满意的产品，天正华意电气设备(黄山市分公司)建立了严苛的 配电终端测试仪质量验收的标准，还拥有先进的操作技术，为客户提供精准的售后服务，以远高于验收标准的工艺确保 配电终端测试仪的质量。

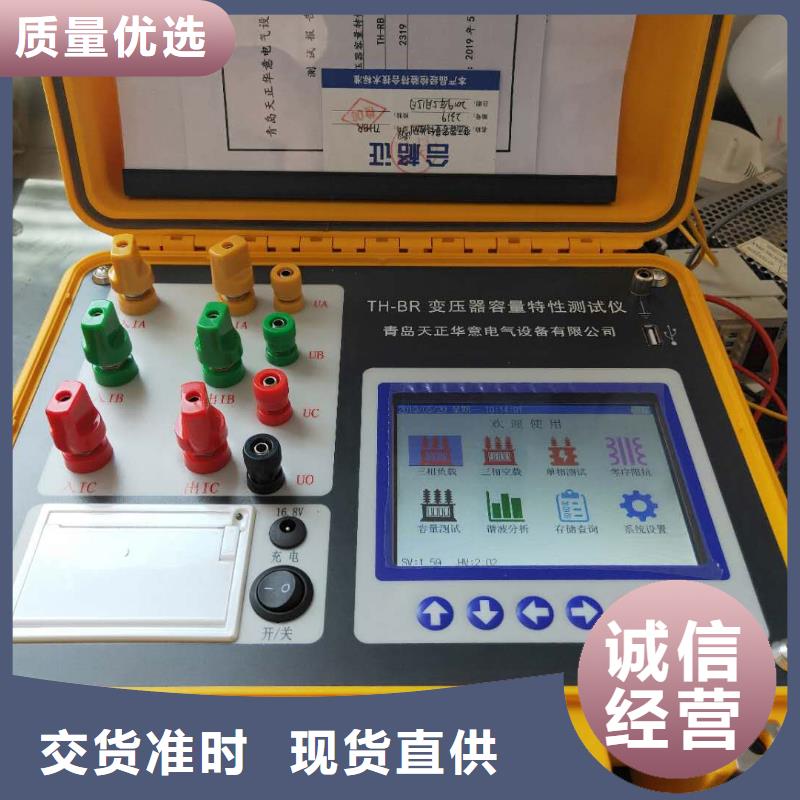

变压器容量特性测试仪1、液晶说明测试仪采用7.0英寸，800＊480图形点阵的高亮度、宽温、宽视角、阳光下清晰可视的全触摸型工业级彩色液晶屏。 2、按键说明键盘共有16个键，分别为：F1、 F2 、F3、 F4、确定、取消、数字键。各键功能如下：F1、 F2 、F3、 F4为多功能能按键，具体实现参见具体帮助菜单。确定键：各菜单中的功能见界面的详细说明。取消键：返回键，如果正在测试过程中，测试结束同时返回上一级界面。数字键：在主菜单中按下此键直接进入子菜单，设置菜单下可以对数据进行修改。第四章 界面介绍及操作说明4.1 开机界面图三 开机界面 ?使用外部按键时F1帮助，F2打印。 ?左上部分为时钟实时显示，在彩色液晶上可以直接点击时钟的显示部分或者使用外部键盘F3按键可以修改时钟。?右上部分为内部锂电池电源的电量指示，当图标显示为欠电时，请及时充电, 在彩色液晶上可以直接点击锂电池显示部分或使用外部按键F4键可查看具体参数。 ?下部分为菜单的按键选择部分，可以在液晶屏上直接触摸相应图片部分，也可以按动外部键盘对应的数字进入到相应的子菜单。4.2 参数设置? 容量参数：包含公共参数容量测试参数及特性参数三个部分。? 直阻测试：嵌入式直阻测试部分，可对中小型变压器和电压互感器进行直流电阻测量；? 测量参数：材质分析仪对干式变压器进行外形尺度的测量。
变压器容量特性测试仪单相电源空载测试CA相测完 单相电源空载测试终计算结果测量完毕，单击“完成”键，将三相的测量结果计算后，综合显示。显示的结果分别包括三相各自的测试电压以及校正后的三相空载电流和空载损耗。此外，系统还会根据所测得的空载损耗，推测所测变压器的性能水平代号，供工作人员参考。此时，单击“保存”即可保存相关数据。4.2 负载损耗测试在特性界面选定“负载测试”项，进入负载测试设置界面。空载测试是需要外配交流电源（包括升压、调压设备）的测试。“负载测试”与“空载测试”的各个界面和各项操作基本相似。下面只详细描述一下不同之处，相同之处不再重复负载测试参数设置界面4.2.1负载损耗测试参数设置进行负载测试前，需要设定一些必要的参数。一次电压：进行变压器测试之前，需要正确输入变压器的工作电压，该项为变压器的一次额定电压值。单位为kV。当前温度：该值用于将测试到的负载损耗校正到标准负载试验条件（如75℃）下负载损耗的校正公式为，其中K代表电阻温度系数。其算法为式中t为测试时的实际温度。阻抗电压的温度校正公式为式中代表当前温度下实际测得的阻抗电压百分比，代表当前温度下的实际测得的负载损耗，表示被测变压器的实际额定容量。请用红外测温仪测量被测变压器的当前温度。标称容量：即为被试变压器的额定容量；校正温度：正如“当前温度”项中提到的，负载损耗实验需要将结果进行校对，校对到统一的温度范围，此处即为那个统一的温度范围。一般油浸式变压器的校正温度为75℃，而干式变压器则有多种不同的校正温度。联接组别：选择被测变压器的实际联接组别。电压变比，当所测量的电压值超过本仪器本身量程后，用户可以外扩电压互感器，进行量程扩展。此参数为外扩电压互感器的变比值（如：10kV/0.1kV的电压互感器，应输入100）。
变压器容量特性测试仪两瓦特法空载测试两瓦特法空载测试，是指采用三相三线的模式将电源、本仪器、待测试变压器连接起来进行的测试。仪器只要通过采集Pab和Pcb的功率即可进行空载测试。图九-1 两瓦特法空载测试中 图九-2 两瓦特法空载测试结果两瓦特法测试如图九-1、图九-2，同时将显示ab、cb的电压(Uab、Ucb)、电流(Ia、Ic)、有功损耗(Pab、Pcb)等测得电参量。结果项有：校正后的空载电流(校Io)、空载损耗(校Po)和根据空载损耗推定的变压器性能水平代号。同样，单击“打印”键，即可打印相关数据。单击“保存”即可保存相关数据。做两元件法空载试验时，当输入的电压达到被测变压器的额定电压时，本仪器将自动锁存测试结果。一旦测试结果锁存，就可以将测试电源停掉。输入电压未达到被测变压器的额定电压时，可以通过单击“锁存”键，实现测试数据的锁存。4.1.4 单相电源空载测试该功能除了可以借助外配单相电源来测量单相变压器和三相变压器的单相空载损耗外，还可以在不用退出测量界面的前提下，依次测量三相变压器的各相空载损耗，并终计算出三相变压器的总空载损耗值。“单相电源空载测试”的显示界面分别参见图十-1、图十-2、图十-3、图十-4。当您只测量单相变压器或只测量变压器的某一相时，直接接好测试线（参见后面详细说明），直接进入“单相电源法空载测试”即可进行测试。测试结果（图十-1）主要有：当前实际测得的电压Ua、电流Ia和有功损耗Pa（均按电压、电流变比系数换算后的值）以及进行校正后的空载电流以及校正后的空载损耗（此处的校正均是指非额定电压条件下进行空载损耗测试后空载电流和空载损耗校正到额定电压条件下的标准数值。空载测试中的校正，均为此意，以下不再重复）。当需要保存A相测试结果并继续测量B相时，请按界面提示，首先单击“暂停”键，暂停测试并保存A相测试结果（图十-2），并按接线的说明，正确改变测试线的连接。再单击“继续”键，继续测量B相数据（类似图十-1）。同理，当正确测量出B相数据后，再次暂停并保存B相数据、正确接好C相测试线、再次单击“继续”键继续测试，即可测量C相数据
