以下是:大电流发生器配电终端测试仪支持定制的图文介绍

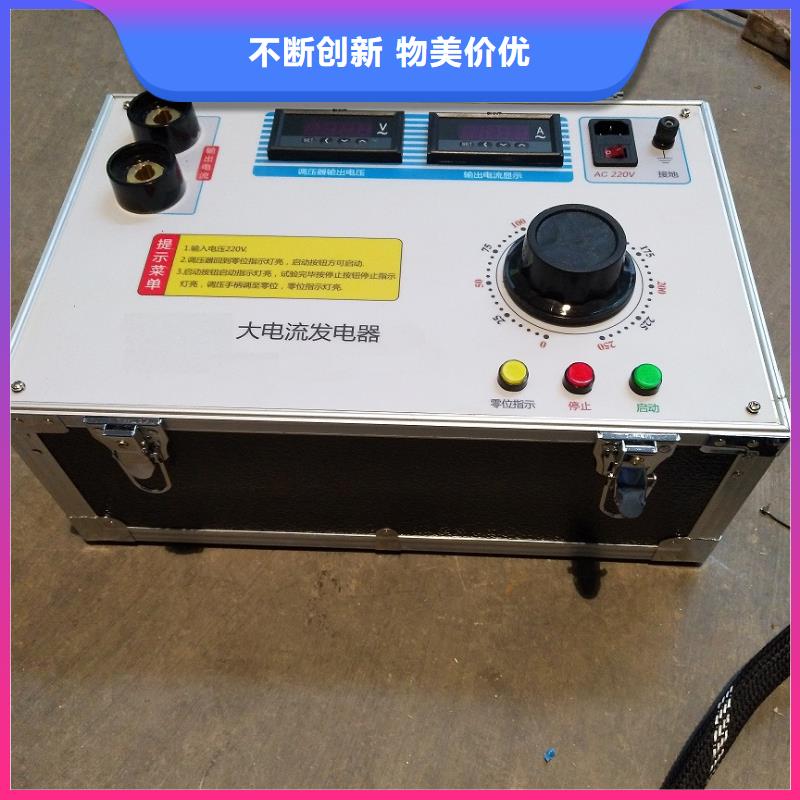

大电流发生器 用途 TH-DLX系列智能三相电流源广泛应用于JP及电缆分支箱、发电厂、变配电站、电器制造厂、机电设备生产企业、开关生产厂家及科研院所等部门，是电力、电气行业在试验和调试中需要大电流输出的必需设备。 二、产品简介 TH-DLX系列智能三相电流源是电力、电气行业在试验和调试中需要大电流输出的必需设备，广泛应用于发电厂、变配电站、电器制造厂、机电设备生产企业、开关生产厂家及科研院所等部门。 TH-DLX系列智能三相电流源采用先进的微电子处理技术，配合工业控制计算机，全部使用过程可提前进行设置，全中文界面，操作简单明了。全部测试项目设定后自动进行测试，无须人工干预，自动化程度高，可靠性好三、技术参数项目输出范围误差电流10～1000A＋1％电源AC380V＋10％(三相四线) 50HZ＋2％使用环境工作温度范围0~40℃ 相对湿度30％~90％RH适用范围 满足长时额定电流630/400A，额定电压小于等于5V。◆电源电压：三相四线AC 380V ±10％，50Hz；◆供电容量为5KVA/10KVA/30KVA/50KVA根据电流大小选配，无需要独立的供电线路，对电能质量没有影响；◆额定工作温度＋25℃，允许变化范围-10℃～45℃，空气相对湿度不超过85％；◆控制系统室远离电磁场干扰与机械振动，避免腐蚀性气体的侵蚀；◆空气中不得有过量的尘埃、酸、盐、腐蚀及爆炸性气体；◆安装海拔不超过1000m。四、设备特点● 电流、电压、时间、状态信息及提示信息等数据液晶显示，读数清晰、直观；● 全中文界面，操作简单明了，可适应多种应用场合；● 轻触式按键操作，所有功能均可通过按键设定，提高了产品的性、可靠性；● 全数字式校准方式，摒弃了陈旧的电位器调整，现场使用极为方便，精度易于控制；● 状态提醒功能，引导式操作，即使在无说明书的情况下亦可熟练操控；● 自动控制模式，电流的增加/减少由电脑控制，整个试验过程只要设定好目标电流后自动完成升流操作,设备自动判断上/下限位，有过电流保护等功能；● 手动控制模式，此模式于传统的电动升/降方式，电流的增加/减少由按钮控制，设备自动判断上/下限位，有过电流保护等功能；● 带停止/紧急按钮，可用于迅速切断电源，确保人身；● 电流升降速度智能控制，当电流接近目标电流时，升流速度会自动减慢；● 出现过流等故障时，保护即时，准确，可靠；● 整体设计美观大方，结构合理，可靠耐用。
z u i近几年随着效益的增长，公司规模日益增大， 配电终端测试仪产品成功销往天津、辽宁、江苏、上海、浙江、福建、河南、山东、陕西、山西、广东、广西等全国30多个省市，天正华意电气设备(黄山市分公司)愿以优良的产品，优质的服务，让您用优惠的价格、快捷的方式买到放心的产品，与国内外新老客户共创辉煌！
大电流发生器.设置参数在主界面上，选中“设置”，然后按确定后进入设置界面,如图7:图7 设置界面按左←，右→时切换光标移动位置，按上↑、下↓时更改光标位置数据的值。光标位置和设置的数值全部可以自动循环，前且在使用时有默认的标准值。如果所有的参数都设置完成，按取消退出设置回到主界面开始状态。（3）手动升流试验零位检查—当选中“试验”后，按确定就进入提示试验状态。如果调压器不在零位，将提示“试验前请先回零”，退出试验并且切换到回零命令。试验过程—接地和回零确认后，可以进行试验。选中“试验”后按确定，接触器合闸，这时输出电流几乎为0,如图8:图8 手动升流试验界面按上↑，输出电流将不断上升，松开就停止升流，如果到上限就提示满量程；按下↓，输出电流将不断下降，松开就停止降流，如果到下限就提示已回零；按计时←，计时开始工作，到耐流时间计时结束完成试验；按取消→，取消试验过程；在升流过程中，如果输出电流有效值超过“电流上限”值将认为短路事故，接触器立刻分闸并显示试验结果，包括输出电流的有效值、耐流时间等，调压器开始回零，回零完成试验结束。如果在耐流过程中，如果输出电流有效值没有超过电流上限，计时结束后，结果显示区就显示平均输出电流、耐流时间等，调压器开始回零，回零完成后接触器分闸试验结束。
大电流发生器系统说明为了使PLC的应用更加灵活并实现可视化， 对PLC和触摸屏组合控制系统进行了研究。主要采用S7-300 CPU和触摸屏作为系统的控制器和人机界面， 采集现场的温度、电压电流信号， 控制现场的执行机构。系统已投入运行数年，其运行效果良好。PLC是一种结构简单、通用性好、功能较完备的新型控制元件， 其主要优点是抗干扰能力强， 可以提高系统的可靠性和稳定性以及生产效率， 特别适用于工业控制。触摸屏是一种连接人和机器的人机界面， 它代替了原始的控制台和显示器， 可用于数据显示和参数设置，并且可以用动态曲线的形式描述系统的控制过程； 扩展了PLC的功能， 减少了按钮、开关、仪表等仪器的使用。3.1.3.2.1系统组成：本系统采用Siemens S7-300（具体型号，采用不同cpu以满足客户需求，祥见技术协议）和触摸屏组成的系统控制现场的接触器、电动机和温度控制器等执行机构。S7-300通过模拟量输入模块和温度、传感器采集现场的温度和电流电压信号， 信号通过PLC上的A /D转换、数值变换传送到触摸屏上， 触摸屏显示实时的温度值、电流值、温度曲线、电流温升曲线和PID曲线； 且PID参数可以通过触摸屏进行设置， 触摸屏给PLC发送指令， 以控制现场的执行机构。由于PLC接口为RS-485,触摸屏接口为RS-232, 因此， 需要增加一个RS-485 /RS-232转换线。
