真空度开关测试仪随着中压开关无油化浪潮的兴起，真空开关以其独特的优点得到了广泛的推广和应用。这些年来，由于生产工艺和现场使用环境方面的原因，有些真空开关在运行过程中其真空灭弧室会有不同程度的泄漏，有的在正常寿命范围内就可能泄漏到无法正常开断的地步。在这种情况下进行开断就会出现不能正常开断的现象而造成严重的后果。国内真空开关事故大多是由此原因引起。所以加强定期或不定期检测真空开关真空度成了十分重要的环节。传统的检测方法是“耐压法”，即真空开关处于开断状态下，在动静触头之间施加一定的电压，检测其泄漏电流的大小，由此推断真空管的好坏。这种方法的优点是：操作简单；缺点是：只能定性地检测真空管的好坏；而且真空度在10-5～10-1Pa之间无法准确分辨，所以无法判断泄漏的发展趋势（即同一个真空开关和上次相比有多大程度的泄漏）。本公司推出的TH-IV真空度测试仪结构紧凑，机型轻便小巧，测试时间更短，测量可靠性、稳定性、精度更高，功能更加完善。二、主要特点1、可定量测量各种型号真空开关灭弧室内的真空度；2、现场测量时不需拆卸真空开关；3、测试结果准确可靠；4、液晶汉字显示，操作更加简单方便；5、可保存、打印、查看测试的试验数据；6、仪器带有RS232通讯接口，可以连接计算机实现真空度-离子电流曲线下载、寿命估计等多种功能；7、仪器重量轻，携带方便；

真空度开关测试仪华中科技大学从九十年代初开始研究真空开关灭弧室真空度现场的定量检测，经过近十年的努力，于一九九九年获得，并实现了现场不拆卸定量测量。有了定量测量的手段，不仅可以测量真空开关真空度是否在正常范围内，同时更重要的是，对某些泄漏速度较快的真空开关，通过历年测量结果相比较，可以大致推断它的寿命，真正起到意外事故发生的目的。本公司推出的TH-ZKV真空度测试仪是经现场多次试验后不断完善的升级换代产品。该产品结构紧凑，机型轻便小巧，测试时间更短，测量可靠性、稳定性、精度更高，功能更加完善。二、主要特点1、可定量测量各种型号真空开关灭弧室内的真空度；2、现场测量时不需拆卸真空开关；3、测试结果准确可靠；4、液晶汉字显示，操作更加简单方便；5、可保存、打印、查看测试的历史试验数据；6、仪器带有RS232通讯接口，可以连接计算机,实现通过计算机对仪器控制与操作等多种功能；7、仪器重量轻，携带方便；三、性能指标1、电 源： AC220V＋15％，50Hz；2、测量范围： 10-5～10-1Pa；3、电场电压∶ 20KV；4、磁场电压∶ 1600V；5、测试精度：5％ 6、使用环境： -10℃～40℃；7、外形尺寸： 460mm×335mm×330mm。8、主机重量： 12kg；四、测试原理本仪器采用磁控放电法进行测量。

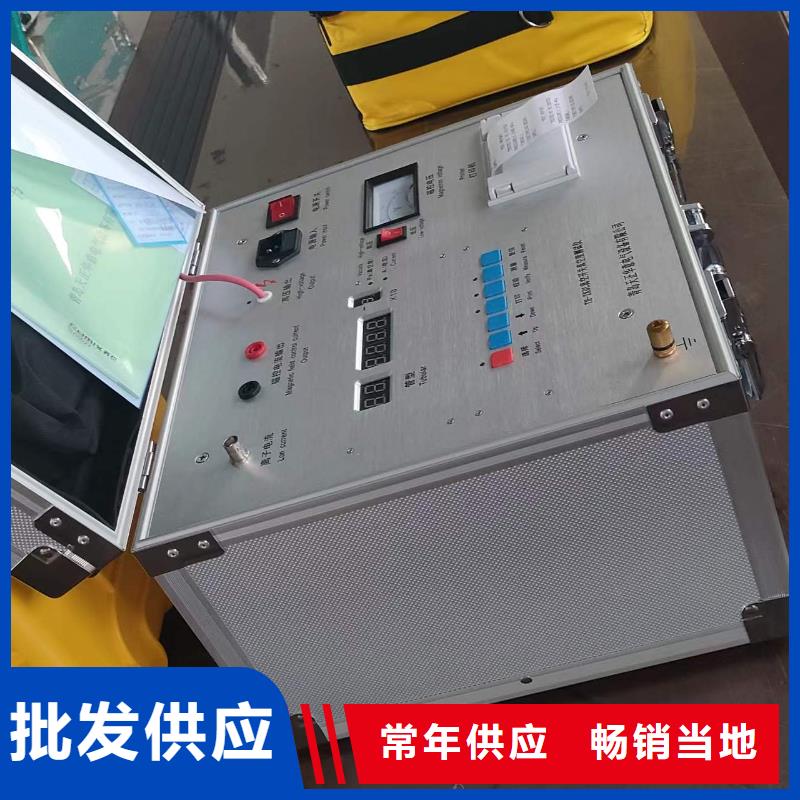

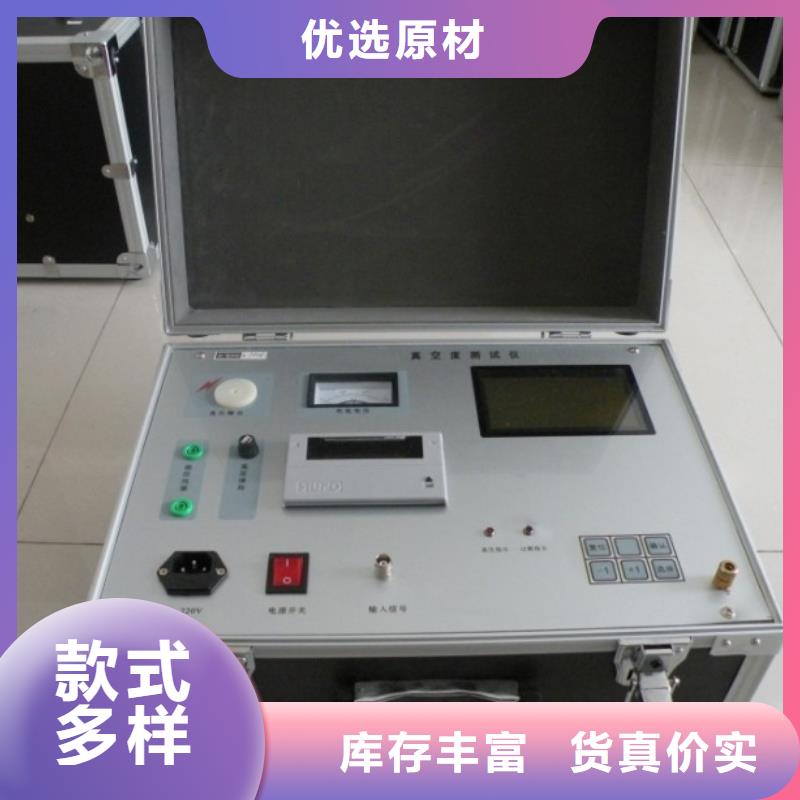

真空度开关测试仪整机由测量控制电路、电场高压产生电路、磁场线圈电流控制电路、通讯、打印机、液晶显示电路等组成。其工作过程为：由测量控制电路发出指令，由开关电源给磁场电容充电，通过控制电路监控，当磁场电容上的电压达到预定值后，控制电路发出两路控制信号分别控制电场高压的输出和磁场线圈电流的导通，使灭弧室处于强电场、强磁场的状态中，灭弧室开始放电，产生离子电流I，如图2中的曲线I所示。该电流经取样电阻R和预处理电路后输入单片机，经运算由液晶显示屏显示测得的真空度值。图2 放电波形图六、仪器面板说明1仪器面板布置图注：1．仪器接地端；7. 液晶显示器离子电流端；电源插座；3．磁场电压-；9. 电源开关；4．磁场电压＋； 10. 通讯口；5．高压输出端； 按键；6．打印机； 七、使用方法1、将被测的真空管两端断电。被测的真空管不必从开关柜上拆卸，但必须使真空管处于正常的断开状态，并打开真空开关进出线的刀闸；若真空开关还没有装上，也需要采取措施使真空开关动静触头处于正常开距状态，并将其置于绝缘良好的支撑架上，同时要注意磁控线圈的安装位置，应安装在灭弧室中间略偏动触头的位置。2、将被测的真空管按图4与仪器接线（注：如使用绕线式磁控线圈，将扁平电缆沿真空开关绕三圈，然后对接）。
